Inteligentna waga kontrolna online

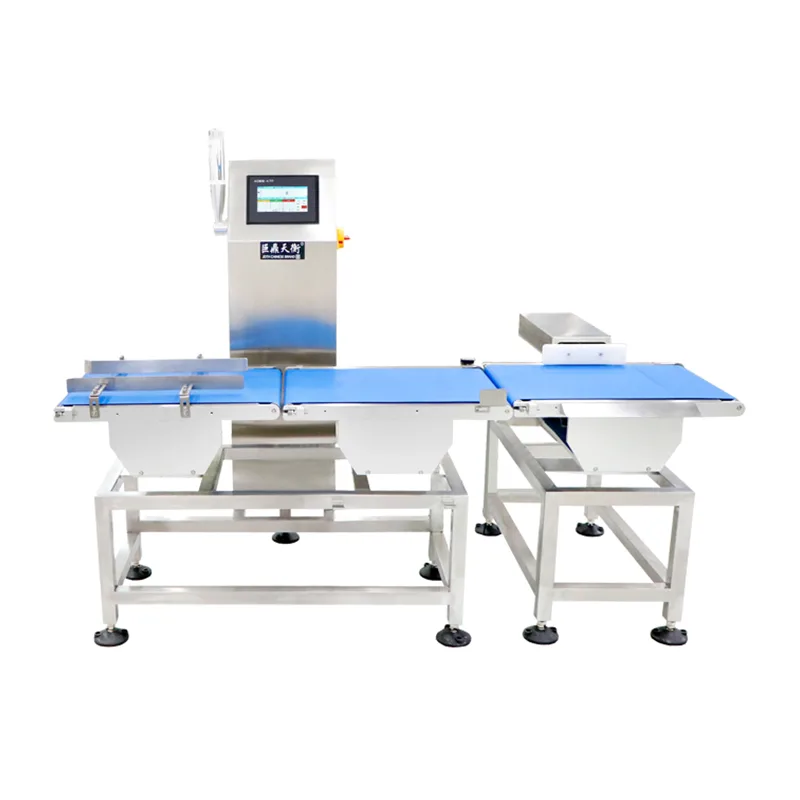

Inteligentna waga kontrolna online A30 to szybki system ważenia kontrolnego z taśmą wyprodukowany przez firmę Jiangsu Jutian Weighing Equipment Co., Ltd. Jest zbudowany na wbudowanej platformie sterowania Linux i przeznaczony do ciągłej kontroli masy w ruchu na liniach produkcyjnych i pakujących. System rejestruje odczyty masy produktów przechodzących przez sekcję przenośnika zintegrowaną z ogniwami obciążnikowymi, porównuje każdy odczyt z zapisanymi parametrami i uruchamia konfigurowalny sygnał wyjściowy w oparciu o wynik pozytywny/negatywny – a wszystko to bez zmiany istniejącej prędkości linii lub odstępów między produktami.

Zastosowanie wbudowanego systemu operacyjnego Linux zapewnia wielozadaniowe środowisko czasu rzeczywistego do przetwarzania sygnałów wagowych, zarządzania interfejsem użytkownika za pomocą ekranu dotykowego, rejestrowania danych i komunikacji. Taka architektura pozwala systemowi na realizację szybkich zadań inspekcyjnych przy jednoczesnym zachowaniu elastyczności w zakresie dostosowywania protokołów komunikacyjnych, formatów danych i integracji urządzeń peryferyjnych.

Architektura systemu i łańcuch przetwarzania sygnału

Inteligentna waga kontrolna online składa się z czterech sekcji funkcjonalnych: przenośnika podającego, przenośnika ważącego, przenośnika odbierającego i jednostki sterującej opartej na systemie Linux. Łańcuch sygnałowy działa w następujący sposób:

1. Wykrywanie i wyzwalanie produktu:Czujnik fotoelektryczny umieszczony na przejściu od podawania do ważenia wykrywa krawędź natarcia przychodzącego produktu. Sygnał czujnika jest kierowany do wejścia cyfrowego sterownika, które inicjuje sekwencję pomiaru masy w oparciu o wstępnie skonfigurowane opóźnienie i długość produktu.

2. Akwizycja sygnału wagi:Przenośnik ważący jest zamontowany na zespole tensometrycznym, odizolowanym mechanicznie od silnika napędowego i sąsiadujących przenośników. Analogowy sygnał wagi jest wzmacniany, filtrowany i przetwarzany na postać cyfrową przez szybki moduł ADC sterownika. Częstotliwości próbkowania są skonfigurowane tak, aby rejestrować wielokrotne odczyty w krótkim czasie, gdy produkt znajduje się całkowicie na sekcji ważenia.

3. Cyfrowe filtrowanie i obliczanie wagi:System Linux stosuje cyfrowe algorytmy filtrowania do próbkowanego strumienia danych, kompensując resztkowe wibracje mechaniczne i hałas paska. Pobierana jest stabilna wartość masy i porównywana w czasie rzeczywistym z masą docelową produktu i granicami tolerancji przechowywanymi w bazie danych parametrów.

4. Decyzja i wynik:System klasyfikuje produkt jako pozytywny lub negatywny na podstawie wyniku porównania. W przypadku awarii konfigurowalne sygnały wyjściowe mogą wywołać alarm dźwiękowy, wskaźnik wizualny, zatrzymanie przenośnika lub mechanizm odrzucający. Decyzja podejmowana jest w czasie tranzytu produktu przez sekcję odbiorczą.

5. Zapis danych:Każde zdarzenie inspekcji — łącznie ze znacznikiem czasu, identyfikatorem produktu, zmierzoną wagą i statusem pozytywny/negatywny — jest rejestrowane w pamięci wewnętrznej i dostępne do eksportu USB w formacie CSV.

Główne parametry techniczne

Uwaga dotycząca dokładności:Osiągalna dokładność zależy od masy i wymiarów produktu, prędkości przenośnika i stabilności środowiska. Specyfikacje są weryfikowane w kontrolowanych warunkach fabrycznych na reprezentatywnych próbkach i potwierdzane podczas odbioru na miejscu.

Jiangsu Jutian Weighing Equipment Co., Ltd. ma ponad 20-letnie doświadczenie w produkcji przyrządów do ważenia i systemów zautomatyzowanych. Firma posiada certyfikat ISO9001, certyfikat produktu CE, 68 patentów krajowych i 20 praw autorskich do oprogramowania. Produkcja odbywa się w dwóch zakładach w ramach standardowych procedur jakości, a rozwój systemu jest prowadzony przez Centrum Badawczo-Rozwojowe 919.

Wbudowany system Linux i możliwości oprogramowania

Wybór wbudowanej platformy Linux zapewnia kilka cech funkcjonalnych istotnych dla przemysłowych zastosowań ważenia kontrolnego. Jądro działające w czasie rzeczywistym obsługuje pozyskiwanie sygnału wagi i podejmowanie decyzji w deterministycznym taktowaniu, zapewniając, że sygnał pozytywny/negatywny jest generowany w oknie tranzytowym produktu. Architektura wielozadaniowa umożliwia jednoczesne działanie interfejsu użytkownika z ekranem dotykowym, rejestrowania danych i komunikacji sieciowej, bez przerywania cyklu inspekcji.

Interfejs użytkownika obsługuje wyświetlanie w języku chińskim i angielskim, a konfiguracja parametrów jest dostępna poprzez strony menu strukturalnego. Wielopoziomowe uprawnienia użytkownika ograniczają ustawienia krytyczne – takie jak limity tolerancji i parametry kalibracji – do upoważnionego personelu. Aktualizacje oprogramowania można wprowadzać za pośrednictwem USB lub połączenia sieciowego, co pozwala na aktualizację w terenie bez modyfikacji sprzętu.

Stos komunikacyjny systemu obsługuje standardowe protokoły szeregowe i Ethernet. Format wyjściowy danych, interwał transmisji i metodę uzgadniania można skonfigurować tak, aby odpowiadały wymaganiom systemów hostów, takich jak MES, SCADA lub serwery gromadzenia danych zakładowych. W przypadku zastosowań wymagających integracji z mechanizmami odrzucającymi wyjście we/wy można skonfigurować do sterowania zaworami pneumatycznymi, przekaźnikami lub stosami wskaźników.

Typowe scenariusze inspekcji

FAQ (często zadawane pytania)

Jaką przewagę ma wbudowany system Linux w porównaniu ze standardowym mikrokontrolerem?
Platforma Linux oferuje możliwość wielozadaniowości i ustandaryzowane środowisko oprogramowania. Umożliwia to jednoczesne wykonywanie procedur inspekcji, aktualizację ekranu dotykowego, rejestrację danych i komunikację sieciową bez konfliktów czasowych. Upraszcza także dostosowywanie protokołów i obsługuje standardowe narzędzia sieciowe w celu integracji z systemami informatycznymi zakładu.

W jaki sposób waga kontrolna jest kalibrowana i jak często konieczna jest ponowna kalibracja?
Kalibrację przeprowadza się przy użyciu certyfikowanych odważników testowych, stosując jednopunktową procedurę prowadzoną na ekranie dotykowym. Częstotliwość ponownej kalibracji zależy od środowiska operacyjnego i systemu jakości obiektu — weryfikacja codzienna lub w trakcie zmiany jest powszechna w branżach regulowanych. System pozwala na wykonanie kalibracji bez demontażu.

Czy system może komunikować się z naszym istniejącym serwerem MES lub bazą danych?
Standardowy interfejs Ethernet obsługuje komunikację TCP/IP. Format danych i protokół transmisji można dostosować podczas uruchamiania, aby dopasować je do wymagań systemu odbiorczego. W przypadku niestandardowych integracji zespół inżynierów może dostarczyć dokumentację protokołu lub odpowiednio skonfigurować dane wyjściowe.

Od czego zależy maksymalna przepustowość wagi kontrolnej?
Wydajność zależy od długości produktu, prędkości przenośnika i minimalnego czasu wymaganego do ustabilizowania się sygnału masy. Dłuższe produkty lub wymagania dotyczące wyższej dokładności zazwyczaj wymagają niższych prędkości lub większych sekcji ważenia. Szacunkowa przepustowość jest przedstawiana podczas przeglądu technicznego na podstawie próbek produktów klienta i oczekiwań dotyczących prędkości.

W jaki sposób mechanizmy odrzucające są zintegrowane z wagą kontrolną?
Sterownik zapewnia cyfrowe wyjścia we/wy, które można skonfigurować do sterowania popychaczami pneumatycznymi, dyszami nadmuchowymi lub bramkami przełączającymi. Czas wyjścia jest zsynchronizowany ze śledzoną pozycją produktu. Konkretny mechanizm i jego integracja są definiowane podczas konfiguracji systemu w oparciu o charakterystykę produktu i układ linii.
