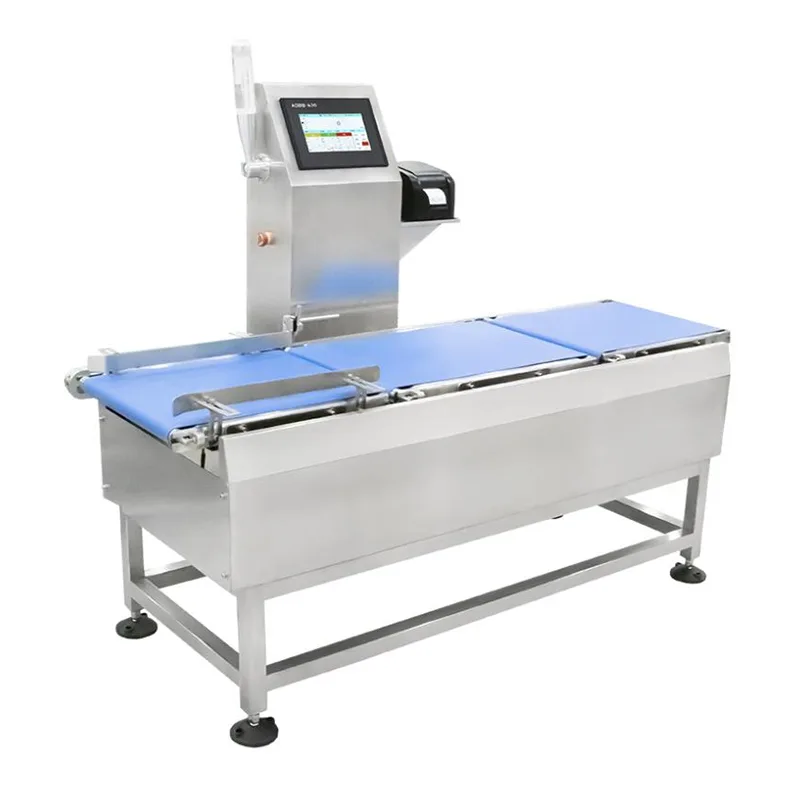

Inteligentna, szybka waga kontrolna

Inteligentna, szybka waga kontrolna to kompaktowy system ważenia inline opracowany przez Jiangsu Jutian Weighing Equipment Co., Ltd. do dynamicznej kontroli masy małych, lekkich produktów opakowanych. Został zaprojektowany do pracy z dużą przepustowością na liniach produkcyjnych, gdzie waga poszczególnych produktów waha się od kilku gramów do kilku kilogramów i gdzie elementy przekraczające tolerancję muszą zostać zidentyfikowane i usunięte bez przerywania cyklu linii.

Sprzęt rejestruje odczyty masy podczas transportu przenośnika, przetwarza każdy pomiar w cyfrowym łańcuchu filtrującym i uruchamia pneumatyczny lub mechaniczny mechanizm odrzucania artykułów niezgodnych. Wszystkie zdarzenia ważenia są oznaczane znacznikiem czasu i rejestrowane w celu zapewnienia identyfikowalności.

Dane techniczne

Uwagi dotyczące wydajności:Na dokładność i wydajność mają wpływ wymiary produktu, materiał opakowania i stabilność linii. Powyższe specyfikacje opierają się na kontrolowanych testach fabrycznych z reprezentatywnymi produktami. Uruchomienie na miejscu potwierdza rzeczywistą wydajność w warunkach produkcyjnych.

Jiangsu Jutian Weighing Equipment Co., Ltd. posiada certyfikat ISO9001. Centrum badawczo-rozwojowe 919 firmy opracowało 68 patentów krajowych i 20 praw autorskich do oprogramowania związanych z przyrządami ważącymi, algorytmami dynamicznymi i automatycznymi systemami ważenia kontrolnego. Produkty posiadają certyfikat CE i są produkowane w dwóch zakładach produkcyjnych.

Architektura systemu i kluczowe komponenty

Waga kontrolna składa się z trzech zintegrowanych sekcji: przenośnika podającego, strefy ważenia i wyjścia ze stacją odrzutów. Przenośnik podający rozmieszcza i przyspiesza produkty do stałej prędkości, zanim wejdą one do strefy ważenia. Przenośnik ważący jest zamontowany na zespole tensometrycznym, odizolowanym mechanicznie od sekcji napędowych. Czujnik fotoelektryczny wykrywa wejście produktu i uruchamia sekwencję pomiaru masy. Po zważeniu produkty przechodzą na wylot, gdzie pneumatyczny popychacz kieruje produkty niezgodne do pojemnika na odrzuty lub oddzielnego przenośnika. Uruchomienie popychacza jest synchronizowane w oparciu o śledzoną pozycję produktu, aby zapewnić precyzyjne wyrzucenie.

Ogniwa obciążnikowe dobierane są pod kątem docelowego zakresu masy i wymagań rozdzielczości. Kontroler z ekranem dotykowym przechowuje parametry specyficzne dla produktu – wagę docelową, górne/dolne limity, prędkość przenośnika i opóźnienie odrzutu – i wyświetla statystyki produkcji w czasie rzeczywistym, w tym współczynnik przepustowości, liczbę odrzutów i histogram rozkładu masy.

Przetwarzanie danych i komunikacja w czasie rzeczywistym

Sygnały masy są próbkowane z dużą częstotliwością i przetwarzane przez cyfrowy algorytm filtrujący, który kompensuje wibracje mechaniczne i hałas paska. Przetworzona wartość masy jest porównywana z zapisanymi granicami tolerancji. Decyzja systemowa (pozytywny/negatywny) i zmierzona masa są przesyłane do sterownika wyjścia w celu wykonania sortowania.

Wszystkie zapisy wagowe są opatrzone znacznikiem czasu i można je eksportować przez USB w formacie CSV. Interfejsy komunikacyjne (Ethernet, RS232, RS485) umożliwiają integrację danych z platformami MES, SCADA czy ERP. System można skonfigurować tak, aby wysyłał dane w sposób ciągły, na żądanie lub po każdym cyklu inspekcji, w zależności od wymagań systemu hosta.

Kalibracja i rutynowa konserwacja

Kalibracja odbywa się poprzez interfejs ekranu dotykowego przy użyciu certyfikowanych odważników testowych. Dostępne są zarówno procedury kalibracji jednopunktowej, jak i wielopunktowej. Prowadzona procedura minimalizuje błąd operatora i nie wymaga demontażu.

Harmonogram rutynowej konserwacji:
Codziennie:Oczyścić platformę wagową i powierzchnię przenośnika taśmowego; sprawdź połączenia kabla czujnika.
Tygodnik:Sprawdź napięcie i wyrównanie taśmy przenośnika; sprawdzić ciśnienie w układzie pneumatycznym (0,6–0,8 MPa) i działanie siłownika.
Miesięczny:Przeprowadź weryfikację dokładności za pomocą certyfikowanych odważników; sprawdzić i nasmarować łożyska przenośnika.
Rozwiązywanie typowych problemów:Dryf masy może wskazywać na przeciążenie czujnika lub uszkodzenie ogniwa obciążnikowego; awaria odrzutu często wiąże się ze spadkiem ciśnienia powietrza lub źle ustawionym popychaczem. Części zamienne do powszechnie zużywających się elementów (paski, filtry, czujniki) są przechowywane w magazynie w celu szybkiej wymiany.

Typowe produkty i scenariusze kontroli

FAQ (często zadawane pytania)

Jaka jest minimalna waga produktu, którą system może wiarygodnie sprawdzić?
Podany zakres ważenia zaczyna się od 5 g. Niezawodna kontrola dynamiczna bardzo lekkich produktów zależy od kształtu produktu, środka ciężkości i prędkości przenośnika. Produkty o masie poniżej 5 g można oceniać indywidualnie dla każdego przypadku podczas przeglądu technicznego.

W jaki sposób pneumatyczny mechanizm odrzucający zapewnia precyzyjne usuwanie bez uszkadzania sąsiadujących produktów?
Czas odrzucenia opiera się na prędkości przenośnika i śledzeniu pozycji produktu za pomocą czujnika fotoelektrycznego. Sterownik oblicza dokładny moment, w którym niezgodny produkt dociera do popychacza i uruchamia cylinder pneumatyczny na określony skok. Odległość między produktami musi być wystarczająca, aby popychacz mógł się wycofać przed przybyciem następnego produktu. Minimalne odstępy ustalane są podczas konfiguracji systemu.

W jaki sposób utrzymuje się dokładność przy dużej przepustowości?
Cyfrowe algorytmy filtrowania wyodrębniają stabilną wartość masy z krótkiego okna pomiarowego dostępnego przy dużej prędkości. Mechaniczna izolacja przenośnika wagowego ogranicza przenoszenie drgań. W przypadku zastosowań wymagających bardzo dużej szybkości kompromis między przepustowością a dokładnością jest omawiany podczas specyfikacji systemu, a osiągalną dokładność potwierdza się poprzez testy dynamiczne z próbkami produktów klientów.

Czy waga kontrolna może obsługiwać produkty, które nie leżą sztywno na dnie?
Produkty o nierównym lub elastycznym podłożu mogą wykazywać zwiększone wahania masy podczas ważenia dynamicznego. Można rozważyć niestandardowe materiały pasów, szyny prowadzące lub nośniki specyficzne dla produktu w celu stabilizacji przedmiotów podczas transportu. Próbki produktów są zazwyczaj testowane na etapie projektowania, aby określić, czy wymagane jest dodatkowe mocowanie.

Jaka jest procedura przełączania pomiędzy różnymi produktami?
Parametry produktu — masa docelowa, limity tolerancji, prędkość przenośnika i ustawienia odrzutów — są przechowywane jako nazwane ustawienia wstępne w kontrolerze z ekranem dotykowym. Operator wybiera z menu żądany produkt, a wszystkie parametry ładują się automatycznie. W przypadku produktów tej samej wielkości i klasy wagowej nie są wymagane żadne regulacje mechaniczne. Po wymianie zaleca się kontrolę kalibracji z odważnikiem referencyjnym.
