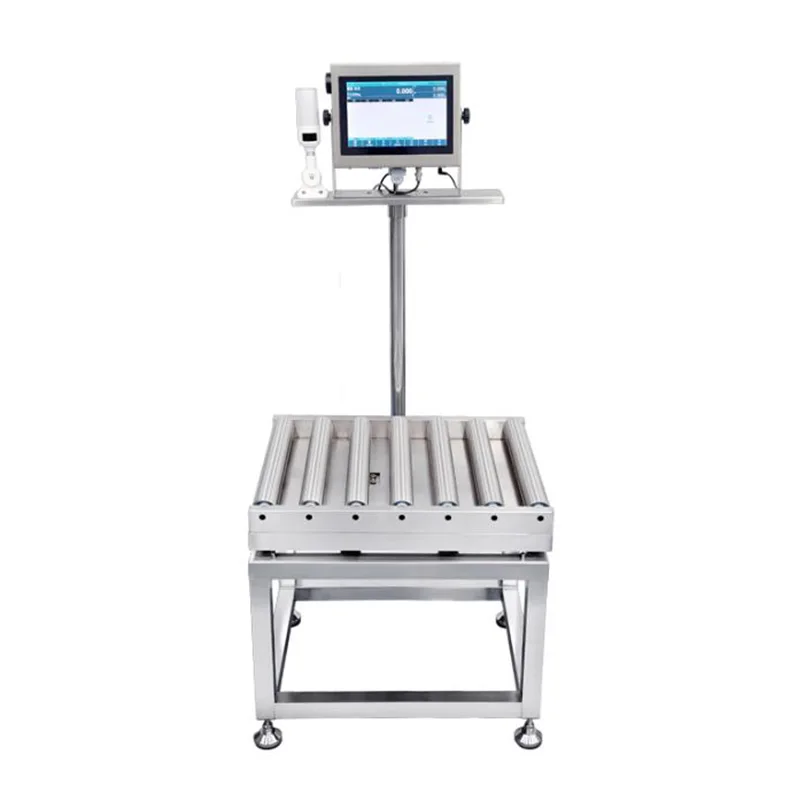

Inteligentne wagi z przenośnikiem rolkowym, wykonane w całości ze stali nierdzewnej

Inteligentne wagi z przenośnikami rolkowymi, wykonane w całości ze stali nierdzewnej, to statyczna platforma ważąca produkowana przez firmę Jiangsu Jutian Weighing Equipment Co., Ltd. Jest przeznaczona dla stanowisk roboczych, na których towary muszą być ważone podczas przenoszenia ręcznego lub grawitacyjnego – takich jak doki odbiorcze, punkty kontroli przed wysyłką, stacje materiałów na liniach produkcyjnych i strefy zapasów magazynowych. Urządzenie łączy w sobie pokład rolkowy ze stali nierdzewnej 304, strukturalnie zintegrowany zespół ogniw obciążnikowych i cyfrowy wskaźnik wagowy w jednym urządzeniu.

Towary układane są na powierzchnię walców ręcznie lub za pośrednictwem sąsiedniego odcinka przenośnika. Rolki umożliwiają pozycjonowanie lub przesuwanie przedmiotu po platformie wagowej bez podnoszenia. Ogniwa obciążnikowe mierzą ciężar statyczny, gdy przedmiot znajduje się w spoczynku, a wskaźnik wyświetla, rejestruje lub przesyła odczyt. W mechanizmie rolkowym nie zastosowano zewnętrznego napędu silnikowego, co eliminuje potrzebę stosowania pasów napędowych, sterowników silnika i powiązanych komponentów elektrycznych na stanowisku ważenia.

Dane techniczne (konfigurowalne)

Uwagi dotyczące konfiguracji:Nośność, wymiary platformy, średnica rolek i rozstaw rolek są określane podczas składania zamówienia, aby dopasować je do zamierzonego zakresu rozmiarów produktu i przepływu pracy. Wartość podziału jest dopasowywana do wybranej pojemności, aby zapewnić odpowiednią rozdzielczość pomiaru dla aplikacji.

Jiangsu Jutian Weighing Equipment Co., Ltd. działa w oparciu o system zarządzania jakością zgodny z normą ISO9001, posiadający certyfikat CE dla swoich produktów. Firma posiada 68 patentów krajowych i 20 praw autorskich do oprogramowania opracowanego w ramach Centrum Badawczo-Rozwojowego 919. Produkcja odbywa się w dwóch zakładach produkcyjnych, w których obowiązują ustandaryzowane procedury kontroli jakości, obejmujące kontrolę materiałów, spawanie i montaż, kalibrację ogniw obciążnikowych oraz końcowe testy funkcjonalne.

Wybór materiałów i projekt konstrukcyjny

Rama i zespoły rolek inteligentnych wag z przenośnikiem rolkowym, wykonane w całości ze stali nierdzewnej, bez napędu, są zbudowane ze stali nierdzewnej 304. Ten dobór materiałów uwzględnia kilka wymagań operacyjnych powszechnych w przemysłowych środowiskach ważenia. Stal nierdzewna 304 zapewnia naturalną odporność na korozję, dzięki czemu sprzęt nadaje się do obiektów, w których kamień może być narażony na działanie wilgoci, środków czyszczących lub lekko korozyjnej atmosfery – takich jak zakłady przetwórstwa spożywczego, obszary produkcji farmaceutycznej, magazyny chemiczne i chłodnie.

Całkowicie zamknięta konstrukcja zapobiega przedostawaniu się kurzu, zanieczyszczeń i cieczy do przedziału czujnika wagowego. Ogniwa obciążnikowe są umieszczone pod platformą rolkową w konfiguracji zabezpieczonej mechanicznie. Złącza spawane ramy są ciągłe i gładkie, co eliminuje szczeliny, w których mogłyby gromadzić się zanieczyszczenia, co spełnia wymagania higieniczne w branżach regulowanych.

Platforma rolkowa przeznaczona jest do obsługi towarów o różnej sztywności podstawy. Średnicę i rozstaw rolek można skonfigurować tak, aby uwzględnić minimalną powierzchnię opakowania lub palety w aplikacji. W przypadku produktów o nierównym dnie lub elastycznych opakowaniach mniejszy odstęp rolek zapewnia bardziej równomierne podparcie i zmniejsza zmienność pomiaru spowodowaną rozkładem obciążenia.

Działanie zasilane grawitacyjnie i konstrukcja wymagająca niewielkiej konserwacji

Nienapędzany mechanizm rolkowy do przemieszczania towarów po platformie wagowej wykorzystuje siłę grawitacji lub siłę ręczną. Gdy platforma rolkowa jest zainstalowana z lekkim nachyleniem lub gdy towary są popychane ręcznie, rolki obracają się swobodnie na uszczelnionych łożyskach, umożliwiając przesuwanie się przedmiotów na miejsce do ważenia i wychodzenie po pomiarze. Taka konstrukcja eliminuje potrzebę stosowania silników napędowych, pasów, łańcuchów lub sterowników silników na stanowisku ważenia.

Brak zasilanych elementów napędu ogranicza kilka kwestii operacyjnych. Zużycie energii na stanowisku ważenia ograniczone jest do wskaźnika cyfrowego. Rutynowa konserwacja ogranicza się do okresowej kontroli łożysk tocznych, czyszczenia platformy i weryfikacji kalibracji. Nie ma konieczności napinania lub wymiany pasków napędowych, szczotek silnika wymagających zużycia ani elementów elektrycznych w zespole rolek chroniących przed zalaniem lub narażeniem na kurz.

Funkcje wskaźników i komunikacja

Kolorowy wyświetlacz dotykowy zapewnia standardowe funkcje ważenia, w tym zerowanie, tarowanie, przeliczanie jednostek (kg/g/lb) i akumulację masy. Wbudowana funkcja alarmu obsługuje konfigurowalne górne i dolne limity masy, z alertami wizualnymi i dźwiękowymi uruchamianymi, gdy zmierzona waga wykracza poza dopuszczalny zakres. Ten tryb doważania pozwala, aby waga pełniła funkcję ręcznego stanowiska kontroli jakości bez dodatkowego wyposażenia.

Pojemność przechowywania danych wynosząca 10 000 lub więcej rekordów umożliwia śledzenie partii i uzgadnianie zapasów. Przechowywane zapisy można eksportować przez USB w formacie CSV w celu analizy lub dokumentacji. Opcjonalne interfejsy komunikacyjne (RS232, Wi-Fi, Ethernet) umożliwiają transmisję danych w czasie rzeczywistym do podłączonego komputera PC, sterownika PLC lub systemu hosta. Konfiguracja protokołu jest przeprowadzana podczas konfiguracji systemu w celu dopasowania do platformy odbiorczej.

Typowe lokalizacje wdrożenia

FAQ (często zadawane pytania)

Dlaczego do ramy skali wybrać stal nierdzewną 304 zamiast stali węglowej?
Stal nierdzewna 304 zapewnia odporność na korozję bez konieczności stosowania farby lub powłoki, która z czasem może odpryskiwać lub ulegać degradacji. W środowiskach przetwórstwa spożywczego, farmaceutycznego, chemicznego lub o wysokiej wilgotności na stali węglowej z malowanym wykończeniem może pojawić się rdza w miejscach zadrapań lub miejsc spawania. Stal nierdzewna 304 jest kompatybilna ze standardowymi procedurami czyszczenia i odkażania stosowanymi w regulowanych branżach.

Jak działa mechanizm rolkowy bez silnika?
Rolki osadzone są na uszczelnionych łożyskach i swobodnie się obracają. Towary są przemieszczane po platformie poprzez ręczne popychanie lub instalowanie wagi z lekkim nachyleniem, tak aby grawitacja przesuwała przedmioty. Konstrukcja ta jest dostosowana do ręcznych stanowisk roboczych, na końcu linii przenośnika z napędem, gdzie pęd przenosi przedmioty na wagę, lub do pomocniczych punktów kontrolnych, gdzie transport z napędem nie jest wymagany.

Jak wpływa na dokładność ważenia przedmiotów, które nie są sztywno płaskie?
Przedmioty o nierównym lub elastycznym podłożu powinny być podparte na kilku rolkach. Odstęp rolek można zmniejszyć podczas konfiguracji, aby zapewnić bardziej równomierne podparcie. W przypadku produktów takich jak worki masowe, bębny lub ładunki na paletach ze sztywnym podłożem zazwyczaj wystarczający jest standardowy rozstaw rolek. Zespół ogniwa obciążnikowego zaprojektowano tak, aby sumował całkowite obciążenie niezależnie od jego rozkładu na platformie.

Czy wagę można zintegrować z istniejącym systemem zarządzania magazynem?
Tak. Opcjonalne interfejsy komunikacyjne — w tym RS232, USB, Wi-Fi i Ethernet — obsługują przesyłanie danych do podłączonych systemów. Dane dotyczące masy, znaczniki czasu i zapisy transakcji można przesyłać w czasie rzeczywistym lub eksportować wsadowo. Konkretny format danych i protokół komunikacyjny są konfigurowane podczas konfiguracji, aby odpowiadały wymaganiom systemu hosta.

Jaka konserwacja jest wymagana w przypadku systemu rolek nienapędzanych?
Do podstawowych zadań konserwacyjnych należy okresowa kontrola łożysk tocznych pod kątem swobodnego obrotu, czyszczenie powierzchni rolek i platformy wagi oraz weryfikacja kalibracji certyfikowanymi odważnikami. Uszczelniona konstrukcja łożyska nie wymaga regularnego smarowania w normalnych warunkach pracy. Powierzchnię stali nierdzewnej można czyścić standardowymi, przemysłowymi środkami czyszczącymi kompatybilnymi ze stalą nierdzewną.
